Ny telekomnod och fiberstamnät för kontorsfastighet i Marieberg, Fredhall

Uppdraget omfattade etablering av en ny telekomnod och ett redundant fiberstamnät i en större kontorsfastighet i Marieberg, Fredhall i Stockholm. Beställaren var fastighetsägaren som behövde konsoliderad infrastruktur, högre kapacitet och säkrare drift inför kommande hyresgästanpassningar. Arbetet projekterades, installerades och driftsattes under våren 2026 med planerade fönster för migrering så att hyresgästerna påverkades minimalt.

Genomförande och teknisk lösning

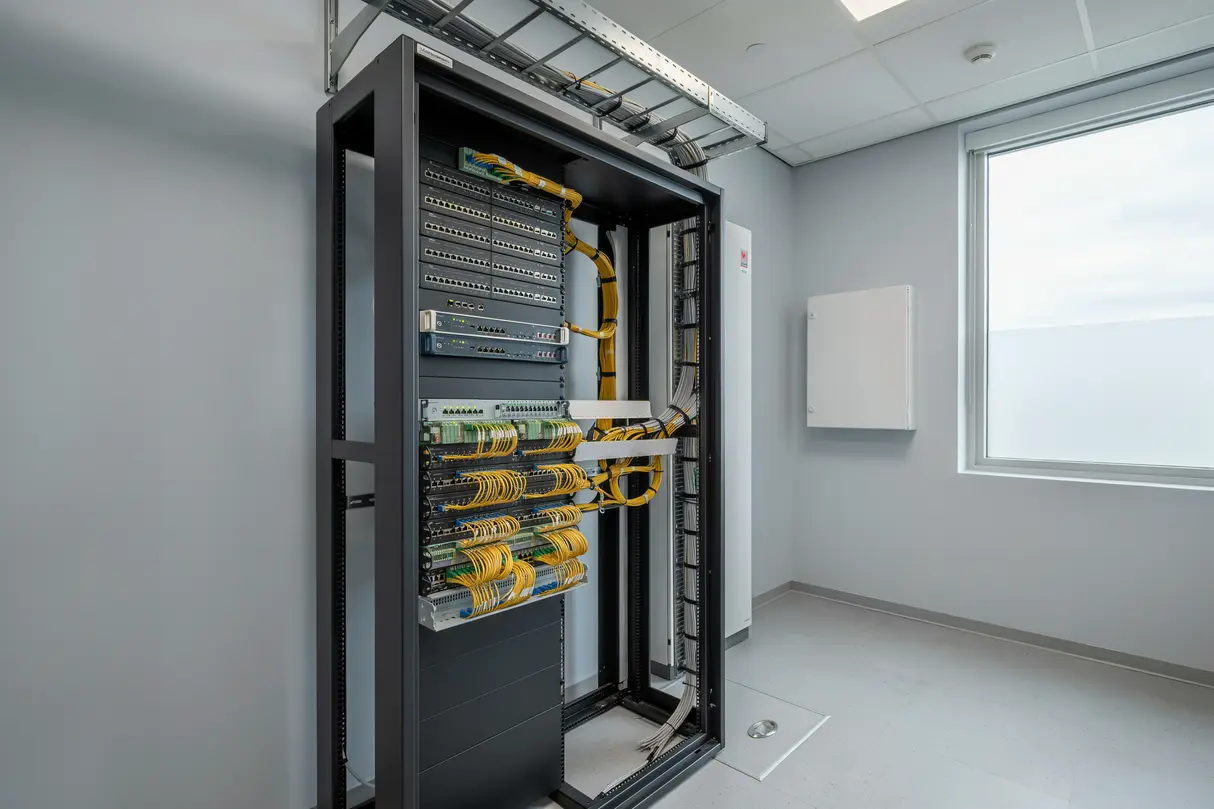

Teamet genomförde en förstudie med inmätning av befintlig kanalisation, brandcellsindelning och tillgängliga schakt. En central nodplats definierades på entréplan med närhet till inkommande operatörsfiber och separata kabelvägar. Rummet färdigställdes med 19-tumsrack, jordningsskena för potentialutjämning, separata elmatningar med märkning samt behovsanpassad ventilation. Kabelstegar och nedpendlade trådstegar monterades för tydlig separation mellan fiber, koppar och strömförsörjning.

Ett ODF-system installerades med högdensitetspaneler för LC/UPC. Fältterminering undveks och fiber terminerades med svetsade pigtails för repeterbar kvalitet. Stamnätet byggdes med OS2 singlemode trunkkablar i 12- och 24-fiberkonfigurationer. Där nya sträckor krävdes drogs mikrorör i befintliga schakt och kablar blåstes in för att minska påverkan på hyresgäster och ytskikt. Kablar fixerades med halogenfria buntband och dokumenterades med entydiga kabel-ID enligt fastighetens märkstandard.

Redundans säkerställdes genom A- och B-väg med skilda kabelval och genomgångar mellan våningsplan. Nodens fördelningspunkter bandades samman i en ringtopologi för att minimera konsekvenser vid eventuell avgrävning eller fel. Alla genomföringar brandtätades med godkända system till EI60 och samtliga nyöppningar återställdes enligt krav från fastighetens brandskyddsbeskrivning. Jordning av rack, ODF och kabelstegar anslöts till huvudjordningsskena och mättes upp med godkända värden.

Efter dragning och terminering genomfördes mätning med OTDR och dämpningsmätning (LSPM) vid 1310 och 1550 nm. Samtliga länkar klarade projekterat dämpningsbudget med marginal och reflektivitet höll sig inom ställda gränsvärden. Endface-inspektion utfördes med mikroskop, och alla kontakter rengjordes och dokumenterades. Mätprotokoll och relationshandlingar i DWG och PDF togs fram och överlämnades tillsammans med uppdaterad korskopplingsmatris för hyresgästuttag.

Migreringen av befintliga tjänster planerades i samråd med hyresgästerna. Trafik flyttades etappvis under kvällstid med temporära bryggningar där det krävdes. Avbrott kommunicerades i förväg och återställningsplaner fanns på plats, vilket möjliggjorde en smidig övergång utan produktionsstopp. Efter driftsättning verifierades larm, övervakning och etikettering i hela kedjan, och fastighetens driftorganisation fick en genomgång av nodens layout och korskopplingsrutiner.

Resultatet gav en samlad, skalbar telekomnod med tydlig kabeldisciplin och dokumenterad redundans. Fiberstamnätet stödde länkhastigheter upp till 100 Gbit/s med bibehållen dämpningsreserv och förbereddes för ytterligare expansionsfibrer till kommande hyresgästanpassningar. Genom korrekt märkning, uppdaterade ritningar och ett strukturerat ODF skapades förutsättningar för snabb felavhjälpning och enkel framtida utbyggnad. Slutbesiktningen våren 2026 genomfördes utan anmärkningar och garantihandlingar överlämnades tillsammans med komplett dokumentation.
